液壓油推動活塞及推桿，將劑料腔內密封劑推出同時彈簧壓縮，推進行程結束后，啟動油泵卸載閥，液壓油壓力回零，靠彈簧恢復力使活塞和推桿復位。然后再裝填密封劑，重復上述操作完成注劑過程。

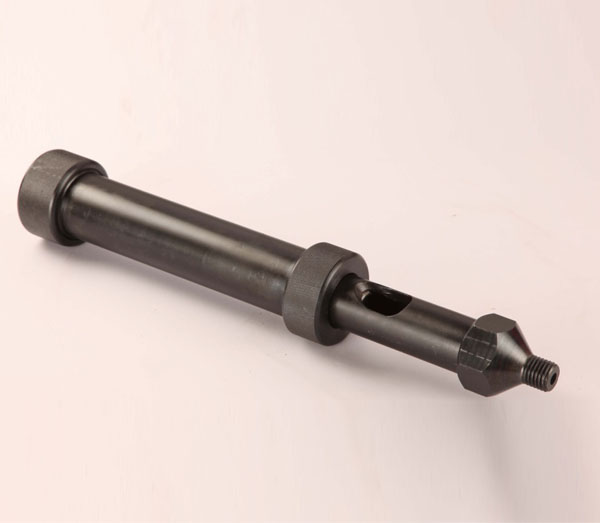

  ①機械復位注劑槍外形


  TXY-JII機械復位注劑槍外形圖

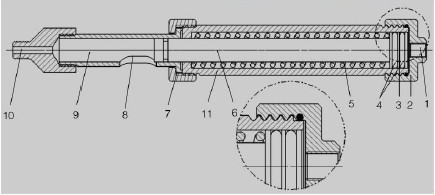

  ②機械復位注劑槍結構剖視圖

  TXY-JII機械復位注劑槍結構剖視圖

  1.進油口;2.后蓋鎖母;3.活塞;4.O形環;5.彈簧;6.推桿;7.連接螺母;8.密封劑充填口;9.劑料腔;10.出料口;11.槍體

  ③機械復位注劑槍備件：

  a.注劑槍彈簧截面積徑：5mm，內徑尺寸：28mm。

  b.“O”形環截面直徑：3.3mm，內徑：33mm;大“O”形環截面直徑：3.1mm，內徑：44mm。

  ④注劑槍有關數據

  a.液壓缸承壓：最大70MPa,內徑尺寸：40mm;

  b.注劑槍推桿：直徑尺寸26mm;

  c.注劑槍出料口：口徑φ8，連接注劑閥的外螺紋：M20。

  d.注劑槍液壓油接口螺紋：M16×1.5。

  ⑤更換彈簧(件號4“O”形密封環)操作程序

  a.槍體夾在鉆臺上，鉆桿頂壓后蓋鎖母，用管鉗擰下后蓋鎖母;

  b.抽出活塞及推桿，更換彈簧(“0”形環)后，再裝入槍體，擰緊后蓋鎖母。
